Проект №ПГС-2-00055 (3 - х секционный жилой дом в г. Орел)

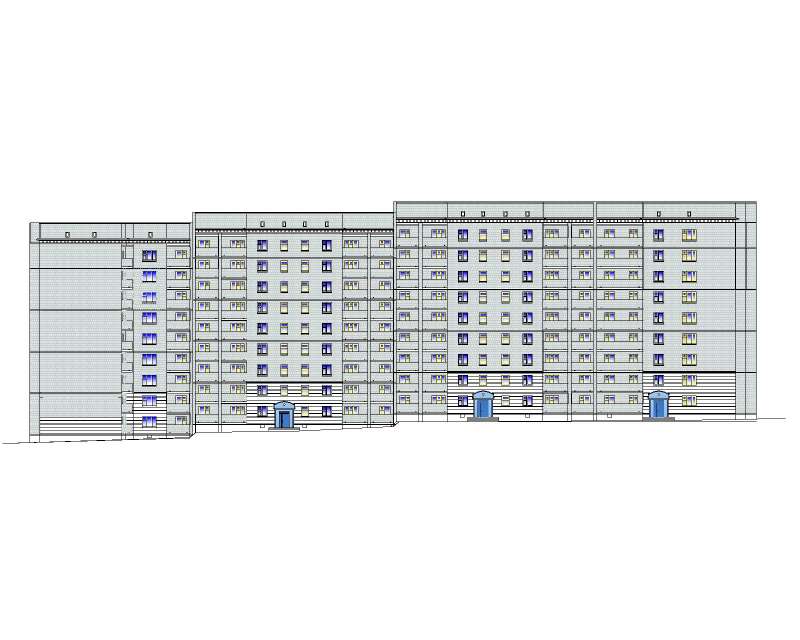

1.Фасад 1 - 37,Фасад П - А, Фасад В - С, Генплан, Узлы1,2,3.jpg

2.План типового этажа в осях 1-37, План типового этажа в осях 1-12, План первого этажа в осях 12-31.jpg

3.Разрез 1-1, План крыши,Схема расположения плит перекрытия.jpg

4.Монолитная плита перекрытия, Схема расположения арматуры, Спецификация плиты.jpg

5.Схема плиты с нагружениями перемещениями и изополями.jpg

6.План ростверка, план свайного поля,армирование ростверка.jpg

7.Схема сечений фундаментов, Сечения фундаментов.jpg

8.Календарный график, Последовательность возведения 3х слойной кладки, Схема организации рабочего места.jpg

9.Календарный график, Схема монтажа сборных конструкций, схема организации рабочего места.jpg

10.Календарный график строительства, График движения машин и механизмов, ТЭП календарного плана.jpg

11.Стройгенплан,экспликация, ТЭП, условные обозначения.jpg

12.Технико-экономические показатели, Показатели экономического сравнения наружных ограждающих конструкций.jpg
